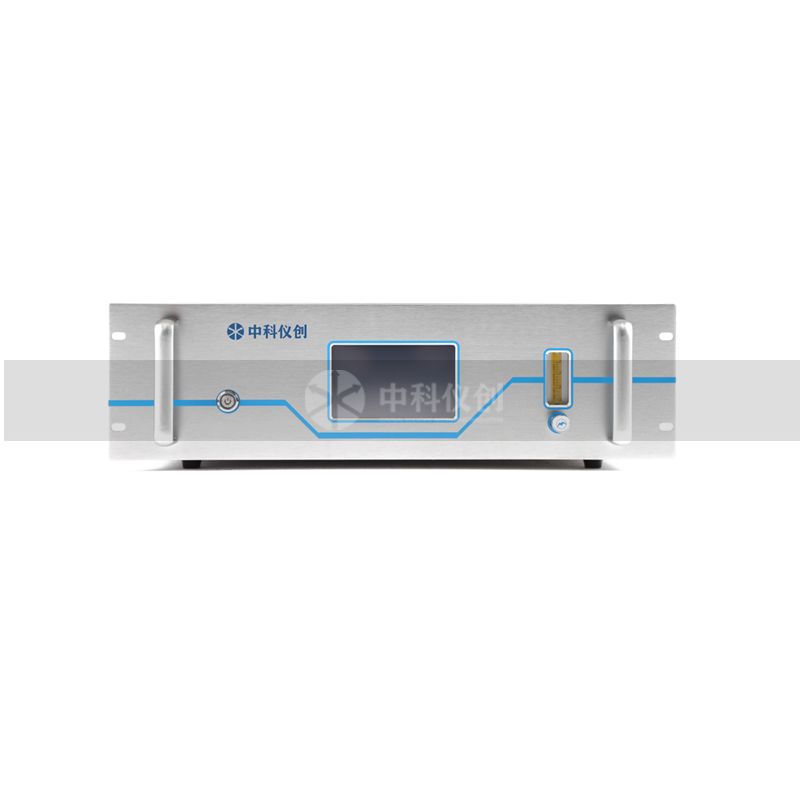

原位式激光气体分析系统
中科仪创的激光过程气体分析系统的测量探头由发射单元和接收单元组成,发射单元由人机界面、激光器驱动模块、中央处理模块、半导体激光器和精密光学元件等器件组成;接收单元由光电传感器、信号处理模块、电源模块和精密光学元件等部分组成;吹扫单元由过滤器、减压阀和稳流装置等组成;正压控制模块采用隔爆设计,内置压力传感、信号处理、电源控制和信息显示等模块。
立即咨询
产品详情 规格参数 使用指南 售后支持范围

1.原位式激光气体分析系统产品特性
1.无气体交叉干扰,特定组分气体只在特定波长下存在吸收谱,具有较强的气体选择性;
2.独特的光路设计,能有效消除现场振动对光路的影响;
3.测量方式灵活,既可适应于高达1000℃高温下的原位测量,亦可配备旁路采样系统对气体分析监测;
4.光强补偿算法,保证仪器在高粉尘、高颗粒物的工况条件下仍准确分析监测;
5.多种测量方式,直接吸收,结合专业的谱图分析方法,保证测量结果的灵敏度和线性范围;
6.温度、压力补偿,外部温度、压力输入或内置温度、压力传感器,结合优化的补偿算法,提高测量准确性;
7.采用分布式微处理技术,分析速度快,响应时间≤1s。

2.
原位式激光气体分析系统技术指标

技术指标

测量技术

TDLAS

测量组分

HF、HCL、O2、CO、CO2、H2O、O2、NH3、CH4

测量准确度

±2 F.S.,±4 F.S.,±6%F.S.

测量范围

最小量程(1) 最大量程(1)

NH3

0~10ppm 0~5000ppm

HF

0~2ppm 0~2000ppm

HCL

0~10ppm 0~3000ppm

CO/CO2

0~2000ppm 0~100vol%

H2O

0~10ppm 0~3000ppm

O2

0~3vol% 0~100vol%

防护等级

主机IP20,发射、接收单元IP66

IP65

激光分析仪IP66,二次仪表IP65

工作条件

电源

220VAC,50Hz

吹扫气

0.3~0.8MPa,15L/min

分析仪工作温度

0-95%RH,-10℃-50℃

光学端工作温度

5-95%RH,-40℃-65℃不结露

气体压力

25~200kPa

接口信号

数字通讯接口

RS485/以太网

模拟量输入

8路4-20mA

4路4-20mA

2路4-20mA

模拟量输出

8路4-20mA

4路4-20mA

2路4-20mA

继电器输出

8路24V/1A

5路24V/1A

3路24V/1A


3.应用领域

应用行业

测量对象

电解铝厂等

HF,HCL,NH3尾气排放监测

燃煤电厂

烟气脱硝工艺的NH3逃逸监测

钢铁行业

转炉,高炉,喷煤等CO,CO2,O2监测

石化,化工行业

腐蚀性气体HF,H2S和微量H2O监测

垃圾焚烧

HF,HCL,CO,CO2

垃圾填埋

H2S,NH3

烟草加工

CO,CO2

废水处理

H2S

环境空气

H2S,NH3,CO,CO2监测

工业工艺流程

H2O,CO2,O2监测
